SINO-SKY SA071 HR 2/2/h

GENERAL DESCRIPTION

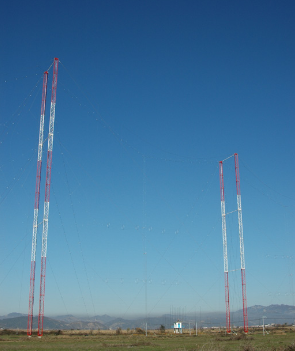

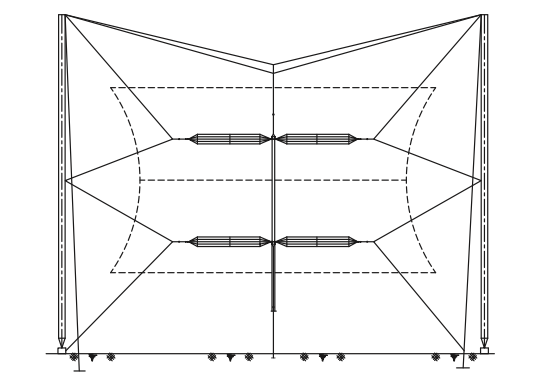

picture Sino-Sky SA071 HR 2/2/hpicture Sino-Sky SA071 HR 2/2/h Product Features
TECHNICAL SPECIFICATIONS
Frequency range 5 - 7 MHz, 6 - 9 MHz, 7 - 11 MHz, 9 - 15 MHz, 11 - 17 MHz, 15 - 21 MHz
Polarization Horizontal
Gain 15.4 - 17.2 dB (f = f0)
VSWR ≤ 1.54
Max. power 150 kW ± 100% Modulation
Feeder impedance 300 Ω Balance
Front to back ratio ≥ 14 dB (f = f0)
Horizontal half-power beamwidth ±25° (f = f0)
Seismic fortification intensity
Max. wind velocity 36 m/s
Specifications may change without notice

RADIATION PATTERNS

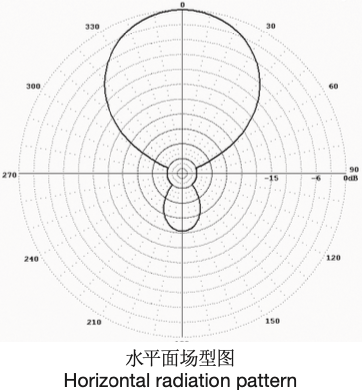

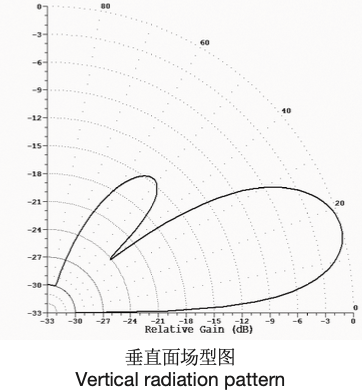

Sino-Sky SA071 HR 2/2/h horizontal radiation pattern Sino-Sky SA071 HR 2/2/h vertical radiation pattern
